Το σταυρωτό ρουλεμάν κυλίνδρου είναι τα κύρια προϊόντα της TEDIN, περιέχει σταυρωτά κυλινδρικά ρουλεμάν και σταυρωτά κωνικά ρουλεμάν κυλίνδρων. όπως: Ρουλεμάν κυλίνδρων σειράς RA/RB/CRB/NRXT/RE/RU/CRB/CRBH/CRBF/XR/JXR. Τα προϊόντα μας χρησιμοποιούνται ευρέως για βιομηχανικά ρομπότ, περιστροφικά τραπέζια κέντρων μηχανουργικής κατεργασίας, ιατρικό εξοπλισμό, όργανα μέτρησης, περιστρεφόμενα μέρη χειριστών, περιστροφικά τραπέζια ακριβείας κ.λπ.
Τι είναι τα διασταυρωμένα ρουλεμάν;
Ένα σταυρωτό ρουλεμάν κυλίνδρων είναι ένας τύπος περιστροφικού ρουλεμάν που χρησιμοποιεί κυλινδρικούς κυλίνδρους διατεταγμένους σε σταυρωτό σχέδιο, με κάθε κύλινδρο προσανατολισμένο σε γωνία 90 μοιρών σε σχέση με αυτόν που βρίσκεται δίπλα του. Αυτή η διάταξη επιτρέπει στα σταυρωτά ρουλεμάν κυλίνδρων να αντέχουν σε ακτινικά, αξονικά και ροπή φορτία, έτσι ώστε να μπορούν συχνά να αντικαθιστούν διατάξεις διπλού ρουλεμάν, για εφαρμογές με περιορισμένο χώρο εγκατάστασης. Και επειδή οι κύλινδροι σχηματίζουν γραμμική επαφή με τις ράγες, τα σχέδια διασταυρούμενων κυλίνδρων παρουσιάζουν πολύ υψηλή ακαμψία και ελάχιστη παραμόρφωση υπό φορτίο. Αυτά τα χαρακτηριστικά καθιστούν τα σταυρωτά ρουλεμάν κυλίνδρων ιδανικά για εξαρτήματα περιστροφικής κίνησης, όπως περιστροφικούς ενεργοποιητές και περιστροφικές σφαίρες.
Πλεονεκτήματα των σταυρωτών ρουλεμάν
Ισχυρή φέρουσα ικανότητα
Μπορεί να αντέξει μεγάλα ακτινικά και αξονικά φορτία και μπορεί επίσης να αντέξει μια συγκεκριμένη δύναμη κλίσης.
Καλή ακαμψία
Λόγω της χρήσης κυλίνδρων με εγκάρσια διάταξη, έχει υψηλή ακαμψία και μπορεί να διασφαλίσει ότι δεν θα προκύψουν υπερβολικές παραμορφώσεις και κραδασμοί κατά την περιστροφή υψηλής ταχύτητας.
Υψηλή ακρίβεια
Η ακρίβεια κατασκευής είναι υψηλή, γεγονός που μπορεί να εξασφαλίσει τη σταθερότητα και την ακρίβεια της λειτουργίας του.
Μεγάλη διάρκεια ζωής
Λόγω της χρήσης υλικών υψηλής ποιότητας και προηγμένων διαδικασιών κατασκευής, έχει μεγάλη διάρκεια ζωής.
Εύκολο στην εγκατάσταση
Απλή δομή, εύκολη εγκατάσταση, κατάλληλη για διάφορους μηχανολογικούς εξοπλισμούς.
Ευέλικτη Λειτουργία
Η μικρή τριβή και η ομαλή λειτουργία μπορούν να μειώσουν την κατανάλωση ενέργειας και τη θερμοκρασία του μηχανολογικού εξοπλισμού.
Υψηλή αξιοπιστία
Η περιοχή επαφής μεταξύ των στοιχείων κύλισης και των εσωτερικών και εξωτερικών δακτυλίων είναι μεγάλη, επομένως η φέρουσα ικανότητα του ρουλεμάν και η αντοχή στην κόπωση είναι πολύ καλές, εξασφαλίζοντας μακροχρόνια σταθερή λειτουργία του εξοπλισμού.
Υψηλή ταχύτητα
Η φυγόκεντρη δύναμη των στοιχείων κύλισης είναι μικρή, επομένως η οριακή ταχύτητα του ρουλεμάν είναι υψηλή και μπορεί να διατηρήσει τη σταθερότητα και την ακρίβεια σε λειτουργία υψηλής ταχύτητας.
Εύκολο στη Συντήρηση
Μπορεί να λιπανθεί και να καθαριστεί εύκολα, μειώνοντας το κόστος συντήρησης.
Την προστασία του περιβάλλοντος
Σε σύγκριση με τα παραδοσιακά ρουλεμάν ολίσθησης, τα σταυρωτά ρουλεμάν έχουν χαμηλότερη τριβή.
-
![RE15013 Σταυρωτό ρουλεμάν]()
RE15013 Σταυρωτό ρουλεμάνΤο ρουλεμάν σταυρωτού κυλίνδρου RE15013 προσφέρει συμπαγή σχεδιασμό, υποστήριξη φορτίου πολλαπλών κατευθύνσεων και αξιόπιστη ακρίβεια περιστροφής. Ιδανικό για ρομποτική, περιστροφικά τραπέζια καιΠιο -
![RE16025 Σταυρωτό ρουλεμάν]()
RE16025 Σταυρωτό ρουλεμάνΤο ρουλεμάν κυλίνδρου RE16025 προσφέρει ομαλή περιστροφή, ισορροπημένη υποστήριξη φορτίου και αξιόπιστη ακρίβεια σε στενούς χώρους εγκατάστασης. Μια αξιόπιστη επιλογή για εξοπλισμό κίνησης, ρομποτικήΠιο -
![RE10020 Σταυρωτό ρουλεμάν]()
RE10020 Σταυρωτό ρουλεμάνΡουλεμάν κυλίνδρου ακριβείας RE10020 σχεδιασμένο για εξοπλισμό που απαιτεί άκαμπτη περιστροφή- χαμηλής ροπής. Τα χαρακτηριστικά περιλαμβάνουν σταθερή κατανομή φορτίου, πολλαπλούς βαθμούς ακρίβειας,Πιο -
![RE10016 Σταυρωτό ρουλεμάν]()
RE10016 Σταυρωτό ρουλεμάνΒελτιώστε την ακρίβεια του μηχανήματος με το ρουλεμάν κυλίνδρου RE10016 λεπτής-διατομής. Σχεδιασμένο για σταθερή κατανομή φορτίου, ελάχιστη απόκλιση και μακροπρόθεσμη αξιοπιστία σε κρίσιμες εφαρμογές.Πιο -

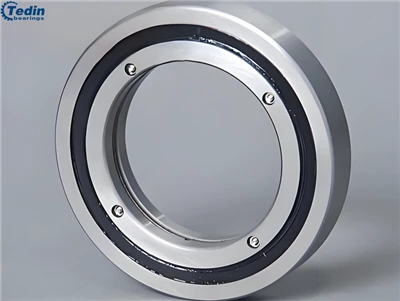

![RE9016 Σταυρωτό ρουλεμάν]()
RE9016 Σταυρωτό ρουλεμάνΒελτιστοποιήστε την περιστροφική σχεδίασή σας με το ρουλεμάν κυλίνδρου RE9016 που διαθέτει άκαμπτη δομή, ομαλή κίνηση και εξαιρετική ικανότητα φόρτωσης πολλαπλών-κατευθύνσεων.Πιο -
![RE25040 Σταυρωτό ρουλεμάν]()
RE25040 Σταυρωτό ρουλεμάνΡουλεμάν ακριβείας-σχεδιασμένο RE25040 με σταθερή ποιότητα και γρήγορο χρόνο παράδοσης. Αξιόπιστη λύση για απαιτητικά βιομηχανικά περιβάλλοντα.Πιο -
![RE8016 Σταυρωτό ρουλεμάν]()
RE8016 Σταυρωτό ρουλεμάνΡουλεμάν κυλίνδρου RE8016 με προφίλ λεπτής-τομής, υψηλή ακαμψία, χαμηλή διακύμανση ροπής και ακριβή χειρισμό φορτίου. Κατάλληλο για αυτοματισμούς, ρομποτική, περιστροφικές βαθμίδες και συμπαγήΠιο -
![RE50050 Σταυρωτό ρουλεμάν]()
RE50050 Σταυρωτό ρουλεμάνΡουλεμάν κυλίνδρου RE50050 σχεδιασμένο για μεγάλα περιστροφικά συστήματα.. Υψηλή ακαμψία,. Σταθερή περιστροφή,. Συμπαγής δομή. Ιδανικοί τύποι για βαριά αξονικά και ροπή φορτία.Πιο -
![RE7013 Σταυρωτό ρουλεμάν]()
RE7013 Σταυρωτό ρουλεμάνΤο σταυρωτό ρουλεμάν κυλίνδρου RE7013 προσφέρει ανώτερη χωρητικότητα φορτίου, ακριβή περιστροφή και μεγάλη διάρκεια ζωής. Ιδανικό για ρομποτική, βιομηχανικούς αυτοματισμούς, περιστροφικά τραπέζιαΠιο -
![RE6013 Σταυρωτό ρουλεμάν]()
RE6013 Σταυρωτό ρουλεμάνΡουλεμάν κυλίνδρου RE6013: συμπαγές, υψηλή-ακαμψία, ομαλή ροπή. Ιδανικό για ρομποτική, περιστροφικά τραπέζια και αυτοματισμούς ακριβείας.Πιο -
![XSU140414 Crossed Roller Bearing]()
XSU140414 Crossed Roller BearingXSU14 series crossed roller bearing . Integrated Inner/Outer Ring Type, . Both for inner-ring rotation and outer-ring rotation;Πιο -
![XSU080398 Σταυρωτό ρουλεμάν]()
XSU080398 Σταυρωτό ρουλεμάνΡουλεμάν κυλίνδρων XSU. Διασταυρωμένο ρουλεμάν κυλίνδρου χωρίς γρανάζι. Μέγεθος: 360x435x25,4mm;. Δομή: σφραγίδες και στα δύο μεγέθη.Πιο
Γιατί να μας επιλέξετε
Υψηλή ποιότητα
Είμαστε υπερήφανοι για τη δεξιοτεχνία των προϊόντων μας και διασφαλίζουμε ότι το καθένα πληροί τα αυστηρά μας πρότυπα ποιότητας.
Προηγμένος Εξοπλισμός
Ένα μηχάνημα, εργαλείο ή όργανο σχεδιασμένο με προηγμένη τεχνολογία και λειτουργικότητα για να εκτελεί εξαιρετικά συγκεκριμένες εργασίες με μεγαλύτερη ακρίβεια, αποτελεσματικότητα και αξιοπιστία.
Επαγγελματική ομάδα
Η επαγγελματική μας ομάδα συνεργάζεται και επικοινωνεί αποτελεσματικά μεταξύ τους και δεσμεύεται να προσφέρει αποτελέσματα υψηλής ποιότητας. Είναι σε θέση να χειριστούν πολύπλοκες προκλήσεις και έργα που απαιτούν την εξειδικευμένη τεχνογνωσία και την εμπειρία τους.
Λύση μιας στάσης
Στις εγκαταστάσεις παραγωγής μας, παρέχουμε ένα πλήρες πακέτο που περιλαμβάνει όλα όσα απαιτούνται για να ξεκινήσετε, συμπεριλαμβανομένης της εκπαίδευσης, της εγκατάστασης και της υποστήριξης.
Ανταγωνιστική τιμή
Προσφέρουμε προϊόν ή υπηρεσία υψηλότερης ποιότητας σε ισοδύναμη τιμή. Ως αποτέλεσμα έχουμε μια αυξανόμενη και πιστή βάση πελατών.
Τύποι σταυρωτά ρουλεμάν
Υπάρχουν διάφοροι διαφορετικοί τύποι διασταυρωμένων ρουλεμάν κυλίνδρων διαθέσιμοι. Ο πιο συνηθισμένος τύπος είναι το κυλινδρικό ρουλεμάν. Αυτός ο τύπος ρουλεμάν διαθέτει έναν κυλινδρικό κύλινδρο που συγκρατείται στη θέση του με δύο δακτυλίους τύπου τροχιάς. Αυτός ο σχεδιασμός τα καθιστά ιδανικά για εφαρμογές που απαιτούν υψηλή ακρίβεια και ακρίβεια.
Ένας άλλος τύπος σταυρωτού ρουλεμάν είναι το σφαιρικό ρουλεμάν κυλίνδρων. Αυτός ο τύπος ρουλεμάν διαθέτει έναν σφαιρικό κύλινδρο που συγκρατείται στη θέση του με δύο δακτυλίους τύπου τροχιάς. Αυτός ο σχεδιασμός τα καθιστά ιδανικά για εφαρμογές που απαιτούν υψηλή ακρίβεια και ακρίβεια, αλλά μπορούν επίσης να αντέξουν βαριά φορτία.
Ο τρίτος τύπος σταυρωτού ρουλεμάν είναι το κωνικό ρουλεμάν κυλίνδρων. Αυτός ο τύπος ρουλεμάν διαθέτει έναν κωνικό κύλινδρο που συγκρατείται στη θέση του με δύο δακτυλίους τύπου τροχιάς. Αυτός ο σχεδιασμός τα καθιστά ιδανικά για εφαρμογές που απαιτούν υψηλή ακρίβεια και ακρίβεια, αλλά μπορούν επίσης να αντέξουν βαριά φορτία.
Τέλος, ο τέταρτος τύπος σταυρωτού ρουλεμάν είναι το ρουλεμάν με βελόνα. Αυτός ο τύπος ρουλεμάν διαθέτει έναν κύλινδρο τύπου βελόνας που συγκρατείται στη θέση του με δύο δακτυλίους τύπου τροχιάς. Αυτός ο σχεδιασμός τα καθιστά ιδανικά για εφαρμογές που απαιτούν υψηλή ακρίβεια και ακρίβεια, αλλά μπορούν επίσης να αντέξουν βαριά φορτία.
Εφαρμογή σταυροειδών ρουλεμάν
Ρομποτική και Αυτοματισμός
Τα διασταυρωμένα ρουλεμάν κυλίνδρων χρησιμοποιούνται ευρέως στη ρομποτική και στα συστήματα αυτοματισμού. Ο συμπαγής σχεδιασμός, η υψηλή ακαμψία και η εξαιρετική του ακρίβεια το καθιστούν ιδανικό για ρομποτικούς βραχίονες, μηχανές επιλογής και τοποθέτησης και αυτοματοποιημένες γραμμές συναρμολόγησης. Αυτά τα ρουλεμάν εξασφαλίζουν ομαλή, ακριβή κίνηση, αυξάνοντας την απόδοση και μειώνοντας το χρόνο διακοπής λειτουργίας.
Εργαλεία μηχανής
Στη βιομηχανία εργαλειομηχανών, τα σταυρωτά ρουλεμάν κυλίνδρων χρησιμοποιούνται ευρέως σε μηχανές φρεζαρίσματος, τόρνους, μύλους και άλλο εξοπλισμό. Η ικανότητά τους να χειρίζονται τόσο ακτινικά όσο και αξονικά φορτία τα καθιστά την πρώτη επιλογή για εργασίες κατεργασίας υψηλής ακρίβειας.
Κατασκευή Ημιαγωγών
Η βιομηχανία ημιαγωγών απαιτεί την υψηλότερη ακρίβεια και σταθερότητα κατά τη διάρκεια των διαδικασιών παραγωγής. Τα σταυρωτά ρουλεμάν κυλίνδρων προσφέρουν εξαιρετική ακρίβεια θέσης, χαμηλή τριβή και ελάχιστο θόρυβο, καθιστώντας τα κατάλληλα για χρήση σε εξοπλισμό παραγωγής ημιαγωγών, όπως χειριστές πλακών και μηχανές επιθεώρησης.
Ιατρικός εξοπλισμός
Τα σταυρωτά ρουλεμάν διαδραματίζουν ζωτικό ρόλο σε ιατρικό εξοπλισμό όπως αξονικοί τομογράφοι, μηχανήματα ακτίνων Χ και χειρουργικά ρομπότ. Η ομαλή κίνησή τους και η υψηλή φέρουσα ικανότητα επιτρέπουν την ακριβή τοποθέτηση, επιτρέποντας ακριβή ιατρική απεικόνιση και ασφαλέστερες χειρουργικές επεμβάσεις.
Αεροδιαστημική και Άμυνα
Οι εφαρμογές αεροδιαστημικής και άμυνας απαιτούν ρουλεμάν που αντέχουν σε ακραίες συνθήκες και παρέχουν αξιόπιστη απόδοση. Τα διασταυρωμένα ρουλεμάν κυλίνδρων υπερέχουν σε αυτά τα περιβάλλοντα, προσφέροντας χαμηλή τριβή, υψηλή ακαμψία και αντοχή σε κραδασμούς και κραδασμούς, καθιστώντας τα κατάλληλα για χρήση σε δορυφορικά συστήματα, εξοπλισμό ραντάρ και συστήματα καθοδήγησης πυραύλων.
Όργανα οπτικής και απεικόνισης
Τα διασταυρωμένα ρουλεμάν κυλίνδρων χρησιμοποιούνται σε μια ποικιλία οργάνων οπτικής και απεικόνισης, όπως τηλεσκόπια, μικροσκόπια και συγκροτήματα φακών κάμερας. Η ομαλή περιστροφή τους και ο σταθερός έλεγχος κίνησης βοηθούν στην επίτευξη καθαρής, υψηλής ποιότητας απεικόνισης.
Συσκευασία και εκτύπωση
Στις μηχανές συσκευασίας και εκτύπωσης, τα σταυρωτά ρουλεμάν διευκολύνουν την ακριβή κίνηση των κυλίνδρων, διασφαλίζοντας ακριβή ευθυγράμμιση και σταθερή ποιότητα εκτύπωσης. Η υψηλή ακαμψία αυτών των ρουλεμάν βοηθά επίσης στην αποφυγή κραδασμών, στη μείωση των ελαττωμάτων εκτύπωσης και στην αύξηση της συνολικής παραγωγικότητας.
Βιομηχανικά ρομπότ και κατεργασία Cnc
Τα βιομηχανικά ρομπότ και τα κέντρα κατεργασίας CNC βασίζονται σε σταυρωτά ρουλεμάν κυλίνδρων για ακριβή και επαναλαμβανόμενη κίνηση, επιτρέποντας αποτελεσματικές διαδικασίες παραγωγής και βελτιώνοντας την ποιότητα των προϊόντων.
Μηχανήματα Κλωστοϋφαντουργίας
Τα μηχανήματα κλωστοϋφαντουργίας, όπως οι αργαλειοί και οι μηχανές κλώσης επωφελούνται από την υψηλή ικανότητα φόρτωσης και την ακρίβεια των σταυρωτών ρουλεμάν κυλίνδρων, με αποτέλεσμα τη βελτιωμένη ποιότητα υφάσματος και τη μειωμένη συντήρηση του εξοπλισμού.
Αυτοκινητοβιομηχανία
Σε εφαρμογές αυτοκινήτων, τα ρουλεμάν κυλίνδρων διασταύρωσης χρησιμοποιούνται σε μια ποικιλία εξαρτημάτων, συμπεριλαμβανομένων των συστημάτων διεύθυνσης, συγκροτημάτων μετάδοσης και εξαρτημάτων ανάρτησης, εξασφαλίζοντας ομαλή και αξιόπιστη απόδοση.
Η βασική δομή των σταυρωτών ρουλεμάν κυλίνδρων Τα διασταυρωμένα ρουλεμάν κυλίνδρων αποτελούνται από εσωτερικούς δακτυλίους, εξωτερικούς δακτυλίους, κυλίνδρους, κλωβούς και άλλα μέρη. Μεταξύ αυτών, οι κύλινδροι είναι κυλινδρικοί και κατανέμονται μεταξύ του εσωτερικού και του εξωτερικού δακτυλίου. Η σφιχτή εφαρμογή μεταξύ των κυλίνδρων και των εσωτερικών και εξωτερικών δακτυλίων προσδίδει σε ολόκληρο το ρουλεμάν υψηλή ακαμψία και φέρουσα ικανότητα.
Αρχή λειτουργίας των σταυρωτών ρουλεμάν κυλίνδρων Όταν λειτουργούν τα σταυρωτά ρουλεμάν κυλίνδρων, οι κύλινδροι είναι διατεταγμένοι σε εγκάρσια διάταξη και οι γωνίες επαφής με τον εσωτερικό και τον εξωτερικό δακτύλιο είναι και οι δύο 90 μοίρες. Αυτός ο ειδικός δομικός σχεδιασμός επιτρέπει στο ρουλεμάν να αντέχει την ακτινική δύναμη, τη δύναμη ώθησης και την ορθογώνια δύναμη ταυτόχρονα, βελτιώνοντας έτσι τη φέρουσα ικανότητα και τη λειτουργική σταθερότητα.
Υλικό σταυρωτών ρουλεμάν
Τα περισσότερα ρουλεμάν είναι κατασκευασμένα από έναν τύπο χάλυβα που είναι γνωστός ως χάλυβας χρωμίου υψηλής περιεκτικότητας σε άνθρακα, που συχνά ονομάζεται χάλυβας χρωμίου. Χρησιμοποιείται για λόγους κόστους και αντοχής. Τα ρουλεμάν είναι επίσης κατασκευασμένα από άλλα υλικά όπως ανοξείδωτο χάλυβα, κεραμικά και πλαστικό. Ο χάλυβας χρωμίου θα διαβρωθεί εάν εκτεθεί στην υγρασία, επομένως, όπου απαιτείται αντοχή στη διάβρωση, χρησιμοποιούνται συχνά ρουλεμάν από ανοξείδωτο χάλυβα ποιότητας 440. Αυτός είναι ένας πολύ σκληρός, μαγνητικός χάλυβας με καλή αντοχή στη διάβρωση αλλά δεν είναι κατάλληλος για χρήση με αλμυρό νερό και πολλές χημικές ουσίες. Ο ανοξείδωτος χάλυβας 316 χρησιμοποιείται για πιο διαβρωτικές εφαρμογές, αλλά είναι πολύ πιο μαλακός, επομένως μπορεί να χρησιμοποιηθεί μόνο όπου τα φορτία και οι ταχύτητες είναι χαμηλές. Τα κεραμικά (ζιρκόνιο και νιτρίδιο πυριτίου) είναι καλά για πολύ διαβρωτικές ή ακραίες θερμοκρασίες, ενώ διάφοροι τύποι πλαστικών είναι κατάλληλοι για καλή έως πολύ καλή αντοχή στη διάβρωση αν και κατάλληλο μόνο για χαμηλό φορτίο και χαμηλή ταχύτητα. Τα ρουλεμάν από ανοξείδωτο χάλυβα 316, τα κεραμικά ρουλεμάν και τα πλαστικά ρουλεμάν είναι μη μαγνητικά.
Τρόπος διατήρησης σταυροειδών ρουλεμάν
Καθάρισμα
Όταν αποσυναρμολογείτε το ρουλεμάν εγκάρσιου κυλίνδρου για επιθεώρηση, χρησιμοποιήστε πρώτα τη φωτογραφία και άλλες μεθόδους για να δημιουργήσετε ένα αρχείο εμφάνισης. Επιπλέον, ελέγξτε την ποσότητα του υπολειπόμενου λιπαντικού και δοκιμάστε το λιπαντικό πριν καθαρίσετε το ρουλεμάν εγκάρσιου κυλίνδρου.
ένα. Ο καθαρισμός του ρουλεμάν σταυρωτού κυλίνδρου χωρίζεται σε πρόχειρο καθαρισμό και λεπτό καθαρισμό και μπορεί να τοποθετηθεί ένα μεταλλικό πλέγμα στο κάτω μέρος του δοχείου.
σι. Όταν πλένετε σκληρά, χρησιμοποιήστε μια βούρτσα σε λάδι για να αφαιρέσετε λίπη ή συμφύσεις. Αυτή τη στιγμή, εάν το ρουλεμάν εγκάρσιου κυλίνδρου περιστρέφεται σε λάδι, προσέξτε ότι η επιφάνεια κύλισης μπορεί να καταστραφεί από ξένα σώματα.
ντο. Κατά τη διάρκεια της λεπτής πλύσης, περιστρέψτε αργά το ρουλεμάν εγκάρσιου κυλίνδρου σε λάδι, το οποίο πρέπει να γίνει προσεκτικά.
Τα κοινώς χρησιμοποιούμενα καθαριστικά είναι ουδέτερα ντίζελ ή κηροζίνη που δεν περιέχουν νερό και μερικές φορές χρησιμοποιούνται ζεστά αλισίβα κ.λπ. ανάλογα με τις ανάγκες. Ανεξάρτητα από το ποιο καθαριστικό χρησιμοποιείται, πρέπει να φιλτράρεται συχνά για να διατηρείται καθαρό. Μετά τον καθαρισμό, εφαρμόστε αμέσως αντισκωριακό λάδι ή αντισκωριακό γράσο στο ρουλεμάν εγκάρσιου κυλίνδρου.
Επιθεώρηση και κρίση
Για να κριθεί εάν το αποσυναρμολογημένο ρουλεμάν εγκάρσιου κυλίνδρου μπορεί να επαναχρησιμοποιηθεί, είναι απαραίτητο να ελέγξετε την ακρίβεια διαστάσεων, την ακρίβεια περιστροφής, το εσωτερικό διάκενο, την επιφάνεια ζευγαρώματος, την επιφάνεια του διαδρόμου, τον κλωβό και τον δακτύλιο στεγανοποίησης. Τα αποτελέσματα της επιθεώρησης μπορούν να κριθούν από εκείνους που χρησιμοποιούν αδρανειακά ρουλεμάν εγκάρσιου κυλίνδρου ή εκείνους που είναι έμπειροι στα ρουλεμάν εγκάρσιου κυλίνδρου.
Τα κριτήρια κρίσης ποικίλλουν ανάλογα με τη μηχανική απόδοση και τη σημασία, τον κύκλο επιθεώρησης, κ.λπ. Εάν συμβεί η ακόλουθη ζημιά, το ρουλεμάν εγκάρσιου κυλίνδρου δεν πρέπει να επαναχρησιμοποιηθεί και πρέπει να αντικατασταθεί.
Έλεγχος Ρύπανσης
Τα σταυρωτά ρουλεμάν κυλίνδρων είναι ευαίσθητα στη μόλυνση. Διατηρήστε το περιβάλλον εργασίας καθαρό και απαλλαγμένο από σκόνη, βρωμιά και άλλα σωματίδια που μπορεί να εισέλθουν στα ρουλεμάν. Χρησιμοποιήστε τσιμούχες και προφυλακτήρες για την προστασία των ρουλεμάν από εξωτερικούς ρύπους.
Εγκαταστήστε σωστά
Βεβαιωθείτε ότι τα σταυρωτά ρουλεμάν έχουν τοποθετηθεί σωστά σύμφωνα με τις οδηγίες του κατασκευαστή. Τοποθετήστε σωστά τα ρουλεμάν στον άξονα και το περίβλημα και αποφύγετε τη χρήση υπερβολικής δύναμης κατά την εγκατάσταση.
Κάντε μια Συμμαχία
Ελέγξτε την ευθυγράμμιση του άξονα και του περιβλήματος για να βεβαιωθείτε ότι είναι σωστά ευθυγραμμισμένα μεταξύ τους και με τα ρουλεμάν. Η κακή ευθυγράμμιση μπορεί να προκαλέσει πρόωρη φθορά και αστοχία του ρουλεμάν.
Ποια είναι η αρχή λειτουργίας ενός σταυρωτού ρουλεμάν
01
Διάταξη κυλίνδρων
Τα σταυρωτά ρουλεμάν κυλίνδρων έχουν δύο σετ κυλινδρικών κυλίνδρων διατεταγμένων σε ορθή γωνία μεταξύ τους. Αυτή η διάταξη μοιάζει με σχήμα σταυρού ή "Χ", από το οποίο πήρε το όνομά του το ρουλεμάν.
02
Εσωτερικοί και Εξωτερικοί Δακτύλιοι
Τα διασταυρωμένα ρουλεμάν κυλίνδρων αποτελούνται από δύο δακτυλίους: τον εσωτερικό δακτύλιο (ή εσωτερικό δακτύλιο) και τον εξωτερικό δακτύλιο (ή εξωτερικό δακτύλιο). Ο εσωτερικός δακτύλιος στερεώνεται στη θέση του, ενώ ο εξωτερικός δακτύλιος είναι ελεύθερος να περιστρέφεται.
03
Οδηγός κυλίνδρων
Η διάταξη σταυρωτού κυλίνδρου επιτρέπει στους κυλίνδρους να έρχονται σε επαφή με τον εσωτερικό και τον εξωτερικό δακτύλιο σε πολλά σημεία ταυτόχρονα. Αυτός ο σχεδιασμός σε σημείο επαφής παρέχει ανώτερη ικανότητα μεταφοράς φορτίου και ακαμψία, ενώ ελαχιστοποιεί την τριβή.
Για τα βιομηχανικά ρομπότ, ποια είναι τα οφέλη των διασταυρούμενων ρουλεμάν
Εξαιρετικά Ακριβής Περιστροφή
Οι κύλινδροι είναι τοποθετημένοι σε κάθετη εγκάρσια διαμόρφωση 90 μοιρών μεταξύ τους στο εσωτερικό του σταυρωτού ρουλεμάν κυλίνδρων. Μεταξύ των κυλίνδρων, τοποθετούνται αποστάτες ή αποστάτες για να αποτρέπεται η κλίση των κυλίνδρων και οι κύλινδροι να παρακολουθούν ο ένας τον άλλον, εμποδίζοντας έτσι την περιστρεφόμενη ροπή. Η άνοδος της τιμής. Επιπλέον, στη μία πλευρά του κυλίνδρου, δεν υπάρχουν φαινόμενα επαφής ή κλειδώματος. Ταυτόχρονα, επειδή ο εσωτερικός και ο εξωτερικός δακτύλιος είναι χωρισμένες κατασκευές, το κενό μπορεί να αλλάξει και μπορεί να παραχθεί περιστροφική κίνηση υψηλής ακρίβειας ακόμη και όταν εφαρμόζεται προφόρτιση.
Η εγκατάσταση και η λειτουργία είναι απλοποιημένες
Αφού τοποθετηθούν οι κύλινδροι και οι κλωβοί, συνδέονται μεταξύ τους, καθιστώντας την εγκατάσταση σχετικά απλή.
Αντοχή σε μεγαλύτερα αξονικά και ακτινικά φορτία
Το ρουλεμάν κυλίνδρου διέλευσης μπορεί να χειριστεί μεγαλύτερα ακτινικά φορτία, αξονικά φορτία, φορτία ροπής και άλλα φορτία, επειδή οι κύλινδροι είναι τοποθετημένοι κάθετα μεταξύ τους στην επιφάνεια κύλισης αυλάκωσης V 90 μοιρών μέσω αποστατών.
Μειώστε σημαντικά την έκταση που απαιτείται για την εγκατάσταση
Οι εσωτερικοί και εξωτερικοί δακτύλιοι του σταυρωτού ρουλεμάν έχουν μικροποιηθεί σε μικρό όριο μεγέθους και η εξαιρετικά λεπτή δομή είναι κοντά στο όριο μικρού μεγέθους, με υψηλή ακαμψία, καθιστώντας το κατάλληλο για την ένωση ή το περιστρεφόμενο τμήμα βιομηχανικών ρομπότ. καθώς και τις περιστροφικές εργασίες των κέντρων μηχανουργικής κατεργασίας. Πίνακες, περιστρεφόμενα τμήματα χειριστών, περιστρεφόμενα τραπέζια ακριβείας, ιατρικές συσκευές, όργανα μέτρησης και εξοπλισμός παραγωγής IC είναι μόνο λίγες από τις εφαρμογές.
Πώς να επιλέξετε σωστά τα σταυρωτά ρουλεμάν
Οι διαστάσεις είναι η πιο σημαντική παράμετρος. Πρώτα απ 'όλα, πρέπει να γνωρίζετε το μέγεθος του ρουλεμάν που χρειάζεστε ή το μέγεθος του εξοπλισμού που χρειάζεται αυτό το ρουλεμάν και, στη συνέχεια, μπορείτε να προσδιορίσετε το μέγεθος του ρουλεμάν.
Επειδή τα ρουλεμάν εγκάρσιου κυλίνδρου έχουν πολλές δομές ακόμη και με τις ίδιες εξωτερικές διαστάσεις, υπάρχουν ο τύπος διαχωρισμού εξωτερικού δακτυλίου (RB / RA / SX), ο τύπος διαχωρισμού εσωτερικού δακτυλίου (RE) και η συνολική δομή (RU / CRBH). Το κλειδί εξαρτάται από το αν το εξάρτημα που οδηγεί την περιστροφή είναι εγκατεστημένο στον εσωτερικό ή τον εξωτερικό δακτύλιο του ρουλεμάν. Εάν απαιτείται περιστροφή εξωτερικού δακτυλίου, πρέπει να χρησιμοποιηθεί ο τύπος διαχωρισμού εσωτερικού δακτυλίου. εάν απαιτείται ακρίβεια περιστροφής του εσωτερικού δακτυλίου, πρέπει να χρησιμοποιείται ο ενσωματωμένος τύπος εσωτερικού δακτυλίου. Τόσο ο εσωτερικός όσο και ο εξωτερικός δακτύλιος απαιτούν μεγαλύτερη ακρίβεια περιστροφής, η οποία είναι κατάλληλη για τη συνολική δομή του εσωτερικού και του εξωτερικού δακτυλίου.
Σύμφωνα με τη μέθοδο εγκατάστασης, υπάρχουν δύο κατηγορίες ρουλεμάν εγκάρσιων κυλίνδρων, η μία είναι οι εσωτερικοί και οι εξωτερικοί δακτύλιοι είναι με οπές στερέωσης, όπως τα ρουλεμάν περιστροφής, η εγκατάσταση είναι σχετικά απλή, συνδέεται απευθείας με τον εξοπλισμό με μπουλόνια σύνδεσης. Το άλλο είναι ότι υπάρχει δεν υπάρχουν οπές στερέωσης στους εσωτερικούς και εξωτερικούς δακτυλίους, κυρίως μέσω του περιβλήματος του ρουλεμάν και της φλάντζας πίεσης και της παρεμβολής του άξονα και της διαμέτρου του ρουλεμάν.
Ποιος τύπος κυλίνδρου χρησιμοποιείται πρέπει να γνωρίζει εάν μπορεί να αντέξει το φορτίο που επιβάλλεται από τον εξοπλισμό και να καθορίσει εάν είναι κατάλληλος σύμφωνα με τις απαιτήσεις φέρουσας ικανότητας του σχεδιασμού του εξοπλισμού και το ονομαστικό φορτίο του αντίστοιχου ρουλεμάν.
Τα διασταυρωμένα ρουλεμάν κυλίνδρων διατίθενται σε 3 κατηγορίες ακρίβειας, P5, P4 και P2. Η ακρίβεια επιπέδου P2 είναι η υψηλότερη και η ακρίβεια του ρουλεμάν καθορίζεται σύμφωνα με τις απαιτήσεις ακρίβειας του εξοπλισμού.
Προφυλάξεις για τη χρήση σταυρωτών ρουλεμάν
Εγκατάσταση και λίπανση
Στο ρουλεμάν εγκάρσιου κυλίνδρου, αφού έχει τοποθετηθεί όλο το υψηλής ποιότητας γράσο με βάση το λίθιο, μπορεί να τοποθετηθεί απευθείας μετά τη χρήση. Ωστόσο, σε σύγκριση με τα γενικά ρουλεμάν κυλίνδρων, ο όγκος του χώρου περιεχομένου είναι μικρός και είναι μια σχετικά σκληρή δομή κύλισης για το λιπαντικό, επομένως είναι απαραίτητο να αναπληρώνεται περιοδικά το γράσο.
Το γράσο αναπλήρωσης πραγματοποιείται μέσω μιας οπής λαδιού που συνδέεται με τη δίοδο λαδιού στον εσωτερικό και τον εξωτερικό δακτύλιο. Όταν το γράσο ξαναγεμίζεται κάθε 6 μήνες έως 1 χρόνο, χρησιμοποιήστε τον ίδιο τύπο γράσου για να το αναπληρώσετε μέσα στο ρουλεμάν.
Ταυτόχρονα, μετά την πλήρωση του γράσου, η αρχική ροπή περιστροφής θα αυξηθεί σε σύντομο χρονικό διάστημα λόγω της αντίστασης του γράσου και όταν το περίσσιο γράσο ξεχειλίσει από το τμήμα στεγανοποίησης, θα επιστρέψει γρήγορα στην κανονική τιμή ροπής.
Επιθεώρηση εξαρτημάτων πριν την εγκατάσταση
Καθαρίστε το περίβλημα ή άλλα μέρη στερέωσης, αφαιρέστε τη βρωμιά και βεβαιωθείτε ότι τα γρέζια κάθε εξαρτήματος είναι καθαρά.
Τοποθέτηση στο περίβλημα ή στον άξονα του ρουλεμάν
Επειδή είναι ρουλεμάν με λεπτά τοιχώματα, τείνει να γέρνει όταν τοποθετείται. Χρησιμοποιήστε ένα πλαστικό σφυρί για να βρείτε το επίπεδο και χτυπήστε το ομοιόμορφα στην περιφερειακή κατεύθυνση και τοποθετήστε το σιγά σιγά μέχρι να επιβεβαιωθεί από τον ήχο ότι η επιφάνεια επαφής είναι εντελώς σφιχτή.
Μέθοδος τοποθέτησης φλάντζας πλευρικής συμπίεσης
Αφού τοποθετήσετε την πλευρική φλάντζα συμπίεσης στη θέση της, κουνήστε την μπρος-πίσω αρκετές φορές στην περιφερειακή κατεύθυνση για να ρυθμίσετε τη θέση των μπουλονιών στερέωσης.
Όταν τοποθετείτε το μπουλόνι συμπίεσης και σφίγγετε το μπουλόνι με το χέρι, βεβαιωθείτε ότι το μπουλόνι δεν είναι βιδωμένο λόγω της απόκλισης της οπής του μπουλονιού.
Το σφίξιμο των μπουλονιών συμπίεσης μπορεί να χωριστεί σε 3-4 στάδια από το προσωρινό σφίξιμο έως το τελικό σφίξιμο. Οι βίδες σφίγγονται επανειλημμένα με τη σειρά των διαγώνιων γραμμών. Όταν σφίγγετε τα μπουλόνια συμπίεσης του εσωτερικού δακτυλίου ή του εξωτερικού δακτυλίου που χωρίζονται σε δύο μέρη. Ο εσωτερικός δακτύλιος χωρίζεται σε δύο μέρη μπορεί να διορθωθεί.
Προφυλάξεις κατά τη χρήση
Ο εσωτερικός δακτύλιος ή ο εξωτερικός δακτύλιος χωρισμένος σε δύο μέρη είναι κατασκευασμένος από ειδικά πριτσίνια ή μπουλόνια. Αφού στερεωθούν τα παξιμάδια, δεν μπορούν να διαχωριστούν και χρησιμοποιούνται απευθείας στο περίβλημα του ρουλεμάν. Ταυτόχρονα, εάν η σειρά συναρμολόγησης του αποστάτη είναι λανθασμένη, έχει μεγάλη επίδραση στην απόδοση περιστροφής του ρουλεμάν, επομένως παρακαλούμε μην αποσυναρμολογήσετε το ρουλεμάν κατά βούληση.
Η ραφή του εσωτερικού ή του εξωτερικού δακτυλίου μπορεί να αποκλίνει ελαφρά. Πριν εγκαταστήσετε το περίβλημα του ρουλεμάν, χαλαρώστε τα μπουλόνια που στερεώνουν τον εσωτερικό ή τον εξωτερικό δακτύλιο και διορθώστε τον με ένα πλαστικό σφυρί πριν από την εγκατάσταση. (Τα σταθερά πριτσίνια θα παραμορφωθούν με το περίβλημα του ρουλεμάν)
Κατά την εγκατάσταση ή την αποσυναρμολόγηση, μην ασκείτε εξωτερική δύναμη στο πριτσίνι ή το μπουλόνι στερέωσης.
Παρακαλούμε δώστε προσοχή στις ανοχές διαστάσεων των εγκατεστημένων εξαρτημάτων. Πιέζοντας τη φλάντζα από το πλάι μπορεί να πιέσει σταθερά τον εσωτερικό ή τον εξωτερικό δακτύλιο από το πλάι.
Σωστή τοποθέτηση σταυρωτών ρουλεμάν
Το εάν το ρουλεμάν κυλίνδρου πιρουνιού έχει τοποθετηθεί σωστά επηρεάζει την ακρίβεια, τη διάρκεια ζωής και την απόδοση. Επομένως, τα τμήματα σχεδιασμού και συναρμολόγησης πρέπει να μελετήσουν πλήρως την εγκατάσταση των ρουλεμάν. Ελπίζεται ότι η εγκατάσταση θα πραγματοποιηθεί σύμφωνα με τα πρότυπα εργασίας. Κατά την εγκατάσταση ρουλεμάν, πρέπει να χρησιμοποιήσετε τη σωστή μέθοδο και να δώσετε προσοχή σε ορισμένα προβλήματα εγκατάστασης. Οι λεπτομέρειες έχουν ως εξής:
Μέθοδος Εγκατάστασης
Τα σταυρωτά ρουλεμάν μπορούν να χωριστούν σε δύο κατηγορίες όσον αφορά τις μεθόδους εγκατάστασης. Το ένα είναι ότι τόσο ο εσωτερικός όσο και ο εξωτερικός δακτύλιος έχουν οπές στερέωσης. Όπως ένα ρουλεμάν περιστροφής, η τοποθέτησή του είναι σχετικά απλή και συνδέεται απευθείας με τον εξοπλισμό μέσω μπουλονιών σύνδεσης. το άλλο είναι Δεν υπάρχουν οπές στερέωσης στους εσωτερικούς και εξωτερικούς δακτυλίους, κυρίως μέσω της προσαρμογής παρεμβολής μεταξύ του καθίσματος ρουλεμάν και της φλάντζας πίεσης και της εσωτερικής διαμέτρου του άξονα και του ρουλεμάν.
Η μέθοδος εγκατάστασης του ρουλεμάν ποικίλλει ανάλογα με τη δομή του ρουλεμάν, την εφαρμογή και τις συνθήκες. Γενικά, επειδή ο άξονας περιστρέφεται κυρίως, ο εσωτερικός δακτύλιος απαιτεί προσαρμογή παρεμβολής. Τα κυλινδρικά ρουλεμάν οπής συχνά συμπιέζονται με πρέσα ή τοποθετούνται εν θερμώ. Στο σενάριο εφαρμογής της κωνικής οπής, τοποθετείται απευθείας στον κωνικό άξονα και τοποθετείται με χιτώνιο. Όταν εγκαθίσταται στο κέλυφος, υπάρχει γενικά μεγάλη εφαρμογή και παρεμβολές στον εξωτερικό δακτύλιο. Συνήθως συμπιέζεται με πρέσα ή υπάρχει επίσης μέθοδος τοποθέτησης με συρρίκνωση μετά την ψύξη. Όταν χρησιμοποιείται ξηρός πάγος ως ψυκτικό υγρό και τοποθέτηση συρρίκνωσης, η υγρασία στον αέρα θα συμπυκνωθεί στην επιφάνεια του ρουλεμάν. Επομένως, απαιτούνται κατάλληλα μέτρα πρόληψης σκουριάς.
Το εργοστάσιό μας
LUOYANG TEDIN BEARING CO., LTD. --κατέχει την βασική τεχνολογία παραγωγής ρουλεμάν κύλισης υψηλών προδιαγραφών, με επίκεντρο τα ρουλεμάν υψηλής τεχνολογίας Ε & Α, τα προσαρμοσμένα ρουλεμάν και τα ειδικά σχεδιασμένα ρουλεμάν ακριβείας κατέχουν ηγετική θέση στην Κίνα.
Η TEDIN διαθέτει μια ποικιλία από αυτόματες γραμμές παραγωγής και εγκαταστάσεις υποστήριξης για ρουλεμάν κυλίνδρων υψηλής ακρίβειας. Ο βαθμός ακρίβειας των ρουλεμάν ακριβείας μπορεί να φτάσει τα P5, P4, P2. Η TEDIN εξυπηρετεί ένα ευρύ φάσμα πελατών, ιδίως σε εργαλειομηχανές ακριβείας, ελασματουργεία, περιστροφικά τραπέζια ακριβείας, βιομηχανικά ρομπότ, σιδηροδρομικές γραμμές υψηλής ταχύτητας, κυκλοφορία τροχιάς, στρατιωτικά ραντάρ, πυροβόλα ελικόπτερα, αιολική ενέργεια και ηλιακή ενέργεια κ.λπ.
Το Πιστοποιητικό μας
FAQ
Η εταιρεία μας είναι ένας από τους κορυφαίους κατασκευαστές ρουλεμάν κυλίνδρων διασταύρωσης στην Κίνα. Μη διστάσετε να διαθέσετε σε χονδρική πώληση υψηλής ποιότητας ρουλεμάν κυλίνδρων διασταύρωσης εδώ από το εργοστάσιό μας. Επίσης, διατίθεται προσαρμοσμένη υπηρεσία.
