RE Series διέσχισε ρουλεμάν
(Διαχωρισμένος εσωτερικός δακτύλιος, τύπος περιστροφής εξωτερικού δακτυλίου)

Το ρουλεμάν που διασχίζει τη σειρά RE είναι ένα προηγμένο διάλυμα εδράνου που διαθέτει ένα διαχωρίσιμο εσωτερικό δακτύλιο με έναν περιστρεφόμενο εξωτερικό δακτύλιο. Αυτή η διαμόρφωση επιτρέπει την υψηλή ακρίβεια περιστροφής του εξωτερικού δακτυλίου, καθιστώντας την ιδανική για εφαρμογές όπου η ακριβής κίνηση είναι κρίσιμη. Οι συνολικές διαστάσεις είναι σύμφωνες με τα ρουλεμάν της σειράς RB, ενώ τα δύο - τεμάχιο εσωτερικό δακτύλιο σε συνδυασμό με έναν ενσωματωμένο εξωτερικό δακτύλιο παρέχει εξαιρετική ακαμψία και ομαλή λειτουργία.

Το Tedin προσφέρει ρουλεμάν RE σε σφραγισμένα και ανοιχτά σχέδια για να φιλοξενήσει ένα ευρύ φάσμα απαιτήσεων μηχανημάτων. Επιπλέον, μπορούμε να προσαρμόσουμε τις δομές των εδράνων για να ικανοποιήσουμε τις μοναδικές απαιτήσεις εφαρμογών, διασφαλίζοντας τη συμβατότητα με συγκεκριμένες ανάγκες φορτίου, ταχύτητας και ακρίβειας.

Για βοήθεια με την επιλογή του σωστού ρουλεμάν, συμπεριλαμβανομένων των επιλογών δομής και των βαθμών ακριβείας, παρακαλούμε να παράσχετε τις συγκεκριμένες διαστάσεις και τις συνθήκες εργασίας του εξοπλισμού σας. Το Τεχνικό Κέντρο του Tedin είναι έτοιμο να παρέχει επαγγελματική καθοδήγηση και υποστήριξη για τις απαιτήσεις της ακρίβειας.

Βασικά χαρακτηριστικά

Ενσωματωμένοι εσωτερικοί και εξωτερικοί δακτύλιοι:Ακρίβεια - Μηχανωμένα δακτύλιοι διατηρούν την ευθυγράμμιση και την ακρίβεια περιστροφής, απαραίτητες για εφαρμογές με στενές ανοχές.
Compact Design for Space - Αποθήκευση εφαρμογών:Τα ρουλεμάν σειρές παρέχουν μέγιστη χωρητικότητα φορτίου σε ελάχιστο χώρο, κατάλληλο γιαΚέντρα επεξεργασίας CNC και αυτοματοποιημένες γραμμές συναρμολόγησης.
Χωρητικότητα φορτίου υψηλής στιγμής:Ικανή να αντισταθεί στις δυνάμεις κλίσης, παρέχοντας σταθερή λειτουργία γιαΠωλητές ακριβείας και περιστροφικές πλατφόρμες.
Ρυθμιζόμενες επιλογές εκκαθάρισης και προφόρτισης:Διατίθεται σε μηδενική ή αρνητική εκκαθάριση και ελαφριά, μεσαία ή βαριά προφόρτιση, εξασφαλίζοντας βελτιστοποιημένη δυσκαμψία και έλεγχο κίνησης.
Ανθεκτικά υλικά και αντι -- θεραπείες επιφάνειας διάβρωσης:Κατασκευασμένο από υψηλό - χάλυβα ρουλεμάν με προαιρετικά μαύρο οξείδιο ή θεραπείες επίστρωσης, εγγυώνταςΜεγάλη διάρκεια ζωής σε απαιτητικά βιομηχανικά περιβάλλοντα.
Ομαλή και ήσυχη λειτουργία:Η βελτιστοποιημένη διάταξη κυλίνδρων και ο σχεδιασμός κλουβιών μειώνουν την τριβή, τη δόνηση και τον θόρυβο ακόμη και σε υψηλές ταχύτητες περιστροφής.

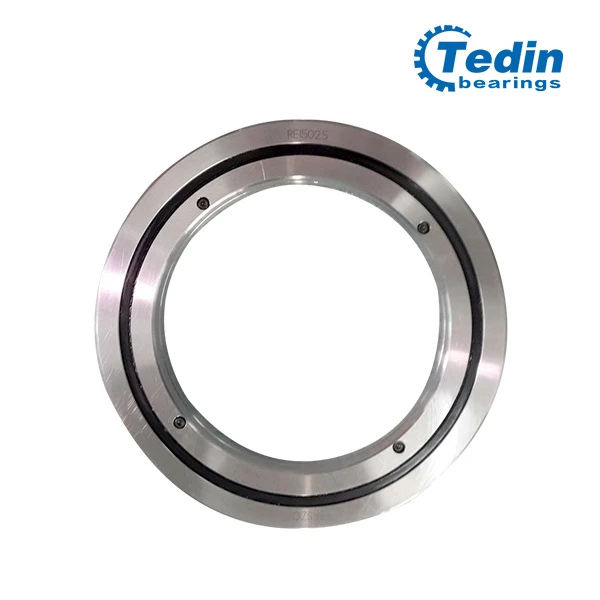

RE crossed roller bearing - Tedin Bearing

Γιατί να επιλέξετε RE Series Crossed Roller ρουλεμάν;
Η σειρά RE συνδυάζειΥψηλή ακαμψία, ακρίβεια και φόρτωση - Χωρητικότητα χειρισμούΣε ένα συμπαγές σχέδιο, καθιστώντας την ιδανική επιλογή για βιομηχανίες που απαιτούνΥψηλή - περιστροφή ακρίβειας, ανθεκτικότητα και σταθερότητα. Είτε για τη μηχανική κατεργασία CNC, τη ρομποτική, την αεροδιαστημική ή τον ιατρικό εξοπλισμό, αυτά τα έδρανα εξασφαλίζουν συνεπή απόδοση, μειωμένη συντήρηση και μακρά επιχειρησιακή ζωή.

Επικοινωνήστε με τον Tedin για τεχνικό αίτημα
Για υψηλό - ακριβεία re σταυρωμένα ρουλεμάν κυλίνδρων προσαρμοσμένα στην αίτησή σας, απευθυνθείτε στην ομάδα μηχανικών μας ή περιηγηθείτε στον κατάλογό μας για να ανακαλύψετε λύσεις βελτιστοποιημένες γιαΠεριστροφικά τραπέζια CNC, ρομποτικές αρθρώσεις, αεροδιαστημικά συστήματα και ιατρικά προϊόντα.

Επικοινωνία τώρα

Προϊόν καταβόλησης προϊόντων

RE Series Crossed Roller Bearings.jpg

διάμετρος άξονα (mm)	Αριθμός μοντέλου	Κύριες διαστάσεις (mm)						Ύψος ώμου		Βασική αξιολόγηση φορτίου (ακτινική)		βάρος
		Εσωτερικός δακτύλιος D (mm)	Εξωτερικός δακτύλιος Δ	DP	πλάτος	Λίπανση	r (min)	DS (mm)	DH (mm)	Γκ.	Συνεργάτης	Κιλά
		Εσωτερικός δακτύλιος D (mm)	(mm)	DP	πλάτος	Λίπανση	r (min)	DS (mm)	DH (mm)	Γκ.	Συνεργάτης	Κιλά
40	RE4010	40	65	53.5	10	1.5	1	47.5	58	8.33	10.6	0.16
45	RE4510	45	70	58.5	10	1.5	1	51	61.5	8.62	11.3	0.17
50	Re5013	50	80	66	13	1.5	1	57.5	72	16.7	20.9	0.27
60	RE6013	60	90	76	13	1.5	1	68	82	18	24.3	0.3
70	RE7013	70	100	86	13	1.5	1	78	92	19.4	27.7	0.35
80	Re8016	80	120	101.4	16	1.5	1	91	111	30.1	42.1	0.7
90	RE9016	90	130	112	16	1.5	1.5	98	118	31.4	45.3	0.75
100	RE10016	100	140	121.1	16	1.5	1.5	109	129	31.7	48.6	0.83
	RE10020		150	127	20	1.5	1.5	113	133	33.1	50.9	1.45
110	RE11012	110	135	123.3	12	1.5	1	117	127	12.5	24.1	0.4
	RE11015		145	129	15	1.5	1	122	136	23.7	41.5	0.75
	RE11020		160	137	20	1.5	1.5	120	140	34	54	1.56
120	Re12016	120	150	136	16	1.5	1	127	141	24.2	43.2	0.72
	Re12025		180	152	25	2	2	133	164	66.9	100	2.62
130	RE13015	130	160	146	15	1.5	1	137	152	25	46.7	0.72
	RE13025		190	162	25	2	2	143	174	69.5	107	2.82
140	RE14016	140	175	160	16	1.5	1.5	147	162	25.9	50.1	1
	RE14025		200	172	25	2	2	154	185	74.8	121	2.96
150	RE15013	150	180	166	13	1.5	1	158	172	27	53.5	0.68
	RE15025		210	182	25	2	2	164	194	76.8	128	3.16
	RE15030		230	192	30	3	2	173	210	100	156	5.3
160	RE16025	160	220	192	25	2	2	173	204	81.7	135	3.14
170	RE17020	170	220	196.1	20	1.5	2	184	198	29	62.1	2.21
180	RE18025	180	240	210	25	2	2	195	225	84	143	3.44
190	RE19025	190	240	219	25	1.5	1.5	202	222	41.7	82.9	2.99
200	RE20025	200	260	230	25	2	2.5	215	245	84.2	157	4
	RE20030		280	240	30	3	2.5	221	258	114	200	6.7
	RE20035		295	247.7	35	3	2.5	225	270	151	252	9.6
220	RE22025	220	280	250.1	25	2	2.5	235	265	92.3	171	4.1
240	RE24025	240	300	272.5	25	2	3	256	281	68.3	145	4.5
250	Re 25025	250	310	280.9	25	2	3	268	293	69.3	150	5
	Re 25030		330	287.5	30	3	3	269	306	126	244	8.1
	Re 25040		355	300.7	40	3.5	3	275	326	195	348	14.8
300	RE 30025	300	360	332	25	2	3	319	344	75.7	178	5.9
	RE 30035		395	345	35	3	3	322	368	183	367	13.4
	RE 30040		405	351.6	40	3.5	3	326	377	212	409	17.2
350	RE 35020	350	400	376.6	20	1.5	3	363	383	54.1	143	3.9
400	Re 40035	400	480	440.3	35	3	3.5	422	459	156	370	14.5
	Re 40040		510	453.4	40	3.5	3.5	428	479	241	531	23.5
450	Re 45025	450	500	476.6	25	1.5	1.5	464	484	61.7	182	6.6
500	Re 50025	500	550	526.6	25	1.5	1.5	514	534	65.5	201	7.3
	Re 50040		600	548.8	40	3	3.5	526	572	239	607	26
	Re 50050		625	561.6	50	3.5	3.5	536	587	267	653	41.7
600	Re 60040	600	700	650	40	3	4	627	673	264	721	29
