Σφαιρικά ρουλεμάν ώσης σφαιρικών κυλίνδρων

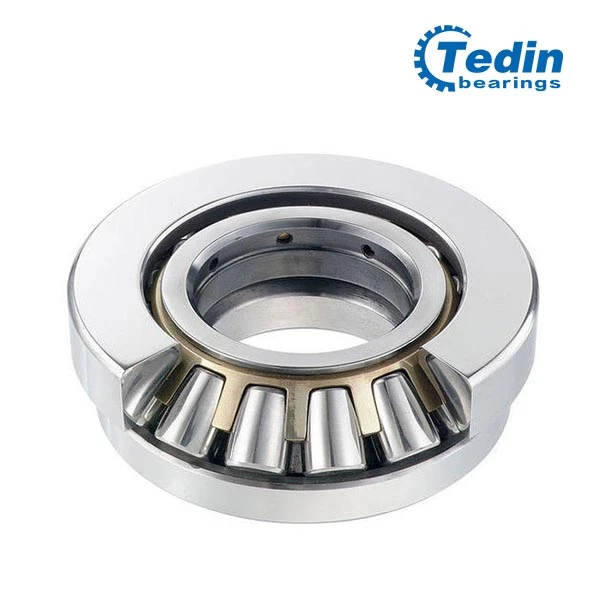

Spherical Roller Thrust Bearings

Λεπτομέρειες:

Το ωστικό έδρανο σφαιρικού κυλίνδρου είναι διαχωρίσιμο αξονικό έδρανο απλής κατεύθυνσης. Είναι σε θέση να προσαρμόζει την κακή ευθυγράμμιση, κατάλληλη για υψηλά αξονικά και μερικά ακτινικά φορτία, με υψηλές ταχύτητες.

Αποστολή ερώτησής

Κατεβάσετε

Περιγραφή

Τεχνικές παράμετροι

Σφαιρικό ρουλεμάν ρουλεμάν

Το έδρανο ώσης του σφαιρικού κυλίνδρου είναι το ίδιο με το αυτο-ευθυγραμμισμένο ρουλεμάν. Η επιφάνεια του διαδρόμου του δακτυλίου του καθίσματος είναι μια σφαίρα κεντραρισμένη στο σημείο που συμφωνεί με τον κεντρικό άξονα του εδράνου. Αυτός ο τύπος κυλίνδρου του ρουλεμάν είναι σφαιρικός. Επομένως, έχει αυτόματη κεντρική λειτουργία και δεν είναι πολύ ευαίσθητη στην εκτροπή της ομοαξονικότητας και του άξονα.

Σε αντίθεση με άλλα έδρανα ωθήσεως, η αξονική ικανότητα φορτίου του σφαιρικού ρουλεμάν ωθήσεως κυλίνδρων είναι πολύ μεγάλη και μπορεί να αντέξει ταυτόχρονα ένα αριθμό ακτινικών φορτίων, αλλά το ακτινικό φορτίο δεν θα πρέπει να υπερβαίνει το 55,5% του αξονικού φορτίου.

Σφαιρικό ρουλεμάν ωστήριο κυλίνδρου χρησιμοποιείται κυρίως στη μηχανή γεώτρησης πετρελαίου, μηχανή χάλυβα αποφάσεων χάλυβα, υδραυλική γεννήτρια, κατακόρυφη μηχανή, άξονα έλικα πλοίο, γερανό πύργο, εξωθητήρα και ούτω καθεξής.

Spherical Roller Thrust Bearing.jpg

Οριακές διαστάσεις					Βασικές αξιολογήσεις φορτίου		Ονομασίες		Διμερισμός εγκατάστασης			Μάζα	Περιορισμός ταχύτητας
mm					kN		Ρεύμα	Πρωτότυπο	mm			κιλό	r / λεπτό
ρε	ρε	ΕΝΑ	Τ	rmin	Ca	Coa	Ρεύμα	Πρωτότυπο	damin	Damax	ramax	κιλό	Ρεύμα	λάδι
150	215	82	39	1.5	367	1440	29230	9039230	180	193	1.5	4.7	-	1800
	250	87	60	2.1	777	2560	29330	9039330	195	219	2	11	950	1400
	300	92	90	4	1449	4590	29430	9039430	220	253	3	28	800	1100
160	270	92	67	3	910	3105	29332	9039332	210	235	2.5	14.5	850	1200
	320	99	95	5	1610	5040	29432	9039432	235	270	4	33.5	750	1000
170	280	96	67	3	945	3200	29334	9039334	220	245	2.5	15	850	1200
	340	104	103	5	1820	5900	29434	9039434	250	286	4	44.5	700	950
180	250	92	42	1.5	445	1830	29236	9039236	215	227	1.5	6.4	-	1600
	300	103	73	3	1116	3870	29336	9039336	235	262	2.5	19.5	800	1100
	360	110	109	5	2025	6600	29436	9039436	265	304	4	52.5	670	900
190	270	103	48	2	518	2200	29238	9039238	225	243	2	8.7	-	1400
	320	110	78	4	1260	4275	29338	9039338	250	280	3	23.5	750	1000
	380	117	115	5	2230	7200	29438	9039438	280	321	4	60.5	630	850
200	280	108	48	2	590	2385	29240	9039240	240	254	2	9.3	-	1400
	340	116	85	4	1450	4950	29340	9039340	265	297	3	29.5	700	950
	400	122	122	5	2485	8100	29440	9039440	295	337	4	72	600	800
220	300	117	48	2	6210	2700	29244	9039244	260	273	2	10	-	1300
	360	125	85	4	1560	5670	29344	9039344	285	316	3	33.5	700	950
	420	132	122	6	2590	8680	29444	9039444	315	358	5	75	560	750
240	340	130	60	2.1	720	3100	29248	9039248	290	308	2	16.5	-	1100
	380	135	85	4	1610	5890	29348	9039348	135	336	3	35.5	670	900
	440	142	122	6	2690	9180	29448	9039448	335	378	5	80	560	750
260	360	139	60	2.1	735	3280	29252	9039252	310	326	2	18.5	-	1100
	420	148	95	5	1990	7470	29352	9039352	335	370	4	49	600	800
	480	154	132	6	3160	11610	29452	9039452	365	412	5	105	500	670
