Έλασμα έλασης έξι ύψους αποτελείται από: εκτός από τη συσκευή μετάδοσης, περίβλημα (βάση), κάθισμα σιδηροτροχιάς, συσκευή ρύθμισης κύλισης και σύστημα ρολών (ρολά, έδρανο ρουλεμάν καιέδρανα έλασης).
Στέγαση (περίπτερο)
Αποτελείται από δύο" καμάρες" για να εγκαταστήσετε το βάθρο του ρουλεμάν και τη συσκευή ρύθμισης του κυλίνδρου και πρέπει να έχει αρκετή δύναμη και ακαμψία για να αντέξει τη δύναμη κύλισης. Ένα κλειστό σταντ είναι ένα αναπόσπαστο πλαίσιο με μεγάλη αντοχή και ακαμψία, το οποίο χρησιμοποιείται κυρίως σε ανθισμένους μύλους και μύλους λωρίδων με μεγάλη δύναμη κύλισης.
Κάθισμα σιδηροδρόμου:
Χρησιμοποιείται για την εγκατάσταση του πλαισίου και τη στερέωσή του στο θεμέλιο, γνωστό και ως footboard. Φέρει τη βαρύτητα και τη στιγμή ανατροπής του πλαισίου εργασίας και διασφαλίζει την ακρίβεια της διάστασης τοποθέτησης του πλαισίου εργασίας.
Κυλιόμενη συσκευή ρύθμισης:
Χρησιμοποιείται για τη ρύθμιση του διακένου ρολού για να φτάσει το τυλιγμένο κομμάτι στο απαιτούμενο μέγεθος τμήματος. Η επάνω διάταξη ρύθμισης ρολού ονομάζεται επίσης" βιδωτή συσκευή" ;. Τώρα, αφού υιοθετηθεί το σύστημα AGC (αυτόματος έλεγχος μετρητή) στο μύλο πλάκας και ταινιών, η υδραυλική συσκευή βιδώματος έχει χρησιμοποιηθεί στους νέους μύλους ψυχρής και θερμής έλασης και στους μύλους βαρέων πιάτων, που έχει τα πλεονεκτήματα του μικρού πάχους πλάκας απόκλιση και υψηλό ποσοστό πιστοποίησης προϊόντων.
Σύστημα ρολού:
Περιλαμβάνει ρολό, περίβλημα ρουλεμάν, έδρανο έλασης, έδρανο κυλίνδρου στήριξης, ενδιάμεσο ρουλεμάν και ρολό εργασίας. Το βάθρο εδράνου κατανέμεται στον εφεδρικό κύλινδρο, τον ενδιάμεσο κύλινδρο και τον κύλινδρο εργασίας. Το έδρανο έλασης εγκαθίσταται στο βάθρο ρουλεμάν για να σχηματίσει ένα πλήρες σύνολο συστημάτων ρολού, το οποίο χρησιμοποιείται για να κάνει το έλασμα να παράγει πλαστική παραμόρφωση και να επιτύχει την επιθυμητή ακρίβεια και σχήμα προϊόντος.
Κοινό μέσο ελέγχου τύπου: κάμψη ρολού και μετατόπιση ρολού
Μετατόπιση ρολού:η μετατόπιση του ενδιάμεσου ρολού αναφέρεται στην οριζόντια κίνηση του ενδιάμεσου κυλίνδρου κατά μήκος της κατεύθυνσης του άξονα. Η μετατόπιση του ενδιάμεσου ρολού είναι το προτιμώμενο μέτρο για ομοιόμορφη φθορά του ρολού εργασίας. Ταυτόχρονα, μπορεί να βελτιώσει την επίδραση του κυλίνδρου κάμψης, να μειώσει την υπερβολική εκτροπή του ρολού εργασίας και να μειώσει την επιβλαβή περιοχή επαφής. Η μετατόπιση ρολού του ενδιάμεσου κυλίνδρου χωρίζεται σε θετική μετατόπιση ρολού και αρνητική μετατόπιση: η λεγόμενη θετική μετατόπιση σημαίνει ότι το επάνω ενδιάμεσο ρολό μετακινείται στην πλευρά οδήγησης και το κάτω ενδιάμεσο ρολό μετακινείται στην πλευρά λειτουργίας για να αυξήσει την κάμψη του το ρολό και μειώστε αποτελεσματικά το κύμα ακμής. η λεγόμενη αρνητική μετατόπιση αναφέρεται στο άνω ενδιάμεσο ρολό που κινείται προς την πλευρά λειτουργίας και στο κάτω ενδιάμεσο ρολό που μετακινείται στην πλευρά οδήγησης, έτσι ώστε να μειωθεί η κάμψη του ρολού και να αυξηθεί η πιθανότητα δημιουργίας κύματος ακμής.
Ρόλος κάμψης:αναφέρεται κυρίως στο ρολό εργασίας, το οποίο είναι να προσαρμόσει την πραγματική κορώνα και την εκτροπή του ρολού για να ικανοποιήσει τις απαιτήσεις ορισμένων εγκάρσιων διαφορών πάχους. Χρησιμοποιείται κυρίως για τη βελτίωση του σχήματος της πλάκας και τη μείωση της εγκάρσιας διαφοράς πάχους. Υπάρχουν κυρίως υδραυλικοί κύλινδροι κάμψης, ο οποίος χρησιμοποιεί τον υδραυλικό κύλινδρο για να ασκήσει πρόσθετη δύναμη κάμψης στο ρολό εργασίας για να κάνει το ρολό να παράγει επιπλέον εκτροπή και να αντισταθμίσει την αρχική κορώνα εξασφαλίστε το σχήμα της λωρίδας.

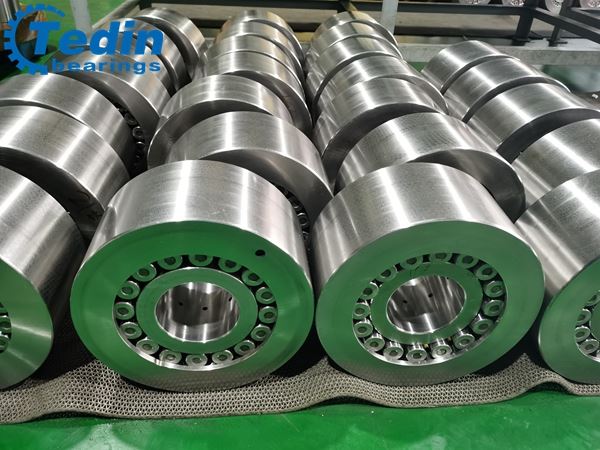

Ελέγξτε περισσότερα μοντέλα εφεδρικών ρουλεμάν
